高速六維運動追蹤系統
|
 |
產品型號：Optotrak Certus
產品代碼：Optotrak Certus
產品價格：
產品編碼：Optotrak Certus
折 扣 率： 0
最后更新：2021-02-03
關 注 度：4813
生產企業：北京睿拓時創科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹

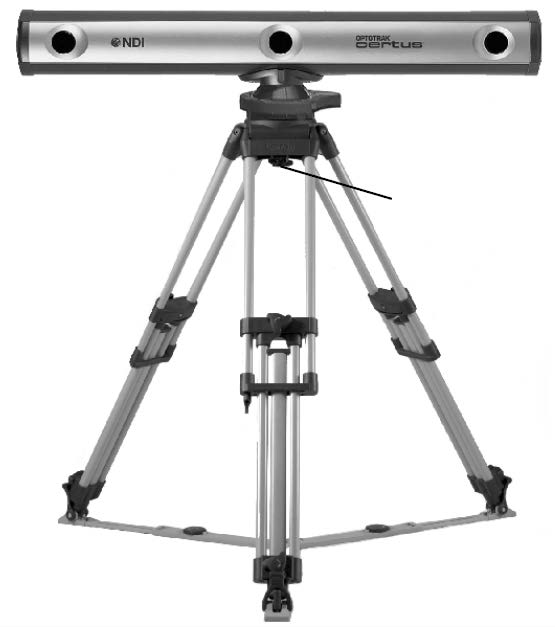

Optotrak Certus光學測量系統是加拿大NDI公司經過三十多年的發展，已經在世界三十多個國家得到廣泛應用，其應用涵蓋了醫療、科研和工業等多個領域。憑著其精確度和可靠性，Optotrak Certus TM的測量結果已被公認光學測量和三維運動測量的黃金標準。
原理
Optotrak Certus®系統利用三個高分辨率、 主頻達2000Hz的高速紅外線陣相機來捕捉標識點發射的紅外光， 得到多個標識點的空間坐標及轉動信息并實時輸出。
優勢
高精度：系統三維測量分辨率高達0.01m m， 系統主動識別標識點， 確保實驗可重復性。
六自由度高速動態追蹤：系統可實現目標剛體的三個方向平動和轉動信息實時測量， 采集頻率高達2000Hz。
標識點無需排序：標識點主動發光， 系統自動識別編碼， 實時輸出， 確保實驗數據真實可靠。
可擴展性高：系統同步采集第三方設備的模擬信號和數字信號，滿足同步測量需求。
同步觸發、實時監控：系統支持TCP/IP數據傳輸協議，方便數據實時輸出，支持外部觸發、 時鐘觸發， API支持二次開發。
即插即用、 無需標定：系統出廠即己標定， 實驗過程無需設置， 即插即用。 光學定位采集頭即使移動也無需再次標定。
典型應用案例
土木結構測量、拖曳試驗、生命科學等
性能參數：
三目采集頭：2000Hz高速紅外線陣相機
分辨率：0.01mm
Marker點頻率：高達4600Hz
最大采集幀率：4600/(n+1.3)Hz
Marker點數量：最多512個點
測量：
振動、速度、位移、方向、角度、行進路徑、加速度、位置、形變、加載力
動態測量常用應用：
• 工件定位和對齊
• 振動分析
• 工件形變
• 結構測試
• 裝配指導
• 關門測試
• 機器人測量
• 風洞測試
• 地震試驗
• 生命科學
