產品型號：IRT-U2-P1-O2
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-05-10
關 注 度：4242
生產企業：譽誠（深圳）實業科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹0-5V（0-20mA）、0-75mV高精度模擬信號隔離分配模塊
業界最小體積、低成本、高精度模擬信號轉頻率信號(V/F變換)隔離變送器，是一種將模擬直流電壓信號或電流信號隔離轉換成相應數字脈沖頻率信號的混合集成電路。該電路在同一芯片上集成了多組高隔離的DC/DC分布電源，分別給內部輸入端放大電路、調制電路和輸出端解調電路、轉換電路、濾波電路供電，同時還供電給幾個高性能的信號隔離、AD轉換、線性化補償、干擾抑制電路等。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并且能滿足工業級寬溫度、潮濕、震動等現場惡劣工作環境要求。產品可根據用戶自定義參數要求制作，安裝方式為標準SIP 16Pin PCB板焊接安裝或DIN 35導軌安裝。 模擬信號轉頻率信號(V/F變換)隔離變送器IC 使用非常方便，用客戶只需外接零點、滿度電位器進行校準即可實現傳感器模擬信號隔離轉換成單位脈沖信號的隔離變送。產品可根據用戶自定義參數要求制作，安裝方式為標準SIP 16Pin PCB板焊接安裝或DIN 35導軌安裝。
模擬量光電隔離放大器變送器，是一種將模擬信號隔離放大、轉換變送成按比例輸出模擬量的混合集成電路。該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組光電耦合的模擬信號隔離變送電路，輸入與輸出側寬爬電距離及內部隔離措施使該芯片可實現信號輸入/輸出/輔助電源3KVDC 三隔離。模擬量光電隔離放大器產品采用了直流信號模擬光電耦合傳輸技術，所以光電隔離型產品與磁電隔離型的相比具有較強的抗EMC電磁干擾和高頻信號空間干擾特性。
1、 精度等級：0.1級、0.2級、0.5級,全量程內非線性度<0.2%。2、具有較強的抗EMC電磁干擾和高頻信號空間干擾特性。3、低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝 。4、直流電流 / 電壓信號的隔離、轉換及放大。5、工業現場信號隔離及長線傳輸。6、可外接多圈電位器進行調節零點和增益、滿度校準。7、信號遠程無失真傳輸。8、電力監控、醫療設備隔離安全柵。9、輔助電源、模擬量輸入與輸出之間：3000VDC 三隔離10、輔助電源：5V,12V,15V,24VDC等單電源供電。11、PLC/PCC/DCS及儀器儀表與傳感器信號收發。12、傳感器4-20mA模擬信號一進二出、二進二出隔離、放大、轉換功能實現。13、工業級溫度范圍: -20 ~ +70 ℃。14、模擬信號地線干擾抑制及數據隔離、采集。
2、 模擬量光電隔離放大器變送器采用了線性光電耦合的低成本方案，主要用于對EMC（電磁干擾）有特殊要求的場合。IC的零點和增益、滿度可通過外接多圈電位器進行調節校準，方便工業現場根據儀器設備的工作運行狀態進行調節和校正。產品廣泛應用在電力運行安全監控、PLC、DCS、FCS、變頻器、儀器儀表、醫療設備、工業自動化等需要電量隔離采集測控的行業。
型號及定義
輔助電源
輸出信號
IRT U(A) - P - O
P1:DC24V
P2:DC12V
P3:DC5V
P4:DC15V
P5:用戶自定義
O1:4-20mA
O2:0-20mA
O4:0-5V
O5:0-10V
O6:1-5V
O7: 0-±5V
O8: 0-±10V
O9: -20-+20mA
輸入電壓(V)或電流信號(mA)值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用戶自定義 A8: 用戶自定義
列舉：
例1： 信號輸入：0-10V；信號輸出:0-20mA；輔助電源：24V
型號：IRT-U2-P1-O2
技術參數
參數名稱 測試條件 最小 典型值 最大 單位
隔離電壓 1min 3000 VDC
增益
1 V/V
增益溫漂 100 ppm/℃
非線性度 0.1 0.2 %FSR
信號輸入 電壓 0 50 V
電流 0 30 mA
輸入失調電壓 2 5 mV
輸入阻抗 電壓 0.3 1 M
電流 250 Ω
信號輸出 電壓 0 10 V
電流 0 20 mA
負載能力 電壓 Vout=10V 2 * kΩ
電流 0 350
50 * Ω
頻率響應 -3DB
1 KHz
信號輸出紋波 不濾波 10 20 mVRMS
信號電壓溫漂 0.2 mV/℃
輔助電源 電壓 用戶自定義 3.3 12 24 VDC
功耗 0.5 1 W
工作環境溫度 -45 85 ℃
貯存溫度 -55 105 ℃
輸入項目 輸入阻抗 輸入過載
0-1mA 1KΩ 1.5倍額定：連續
3.0倍額定：1S
0-10 mA 250Ω（如果要求輸入阻抗為100Ω或其它值，請另做注明）
0-20mA
4-20mA
電壓 ≥1MΩ 2.0倍額定：
連續
客戶自定義 自定義 自定義
備注：用戶對產品電壓信號或電流信號的輸出帶負載能力有要求的，可以按技術要求定制
輸出項目 輸出負載能力 響應時間
4-20mA
≤350Ω
（如果要求負載為650Ω，請另做注明） ≤1mS
0-20mA
4-12-20mA
0-5V > 2KΩ
0-10V
1-5V
安裝方式：

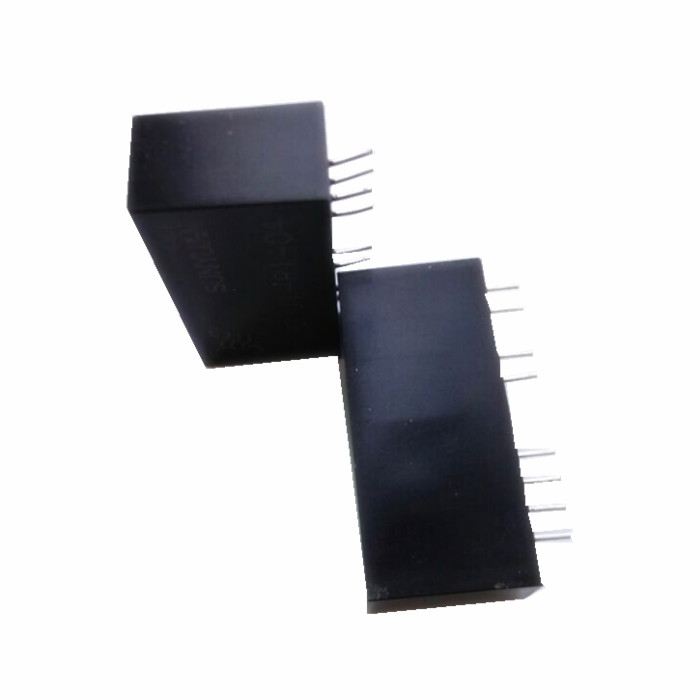

》模塊式安裝：集成出的一個模塊，主要用于焊接在PCB板上，減少占用空間的一種安裝方式。（性能無差異）（模塊尺寸：32mm*14.2mm**8.9mm）
|
|
