產品型號：TW-GY301
產品代碼：
產品價格：66000
計量單位：套
折 扣 率： 0
最后更新：2019-04-28
關 注 度：9477
生產企業：上海天威教學實驗設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

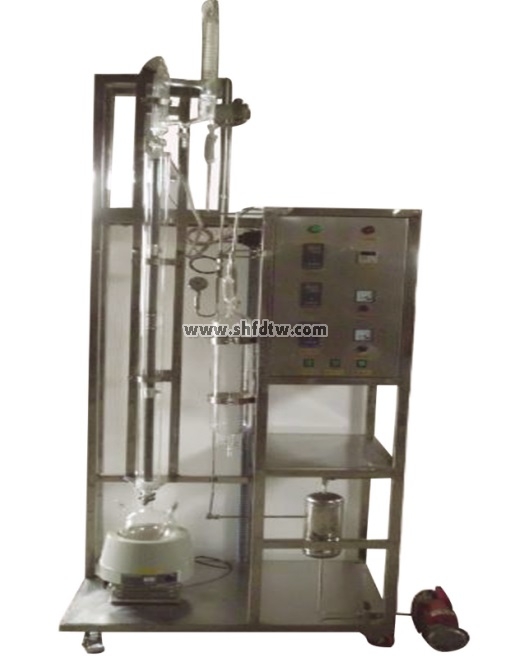

產品詳細介紹TW-GY301特殊精餾實驗裝置
裝置功能
1、熟悉精餾單元操作過程的設備與流程。
2、學習精餾塔效率的測定方法，適用于常壓、加壓和減壓精餾等特殊精餾。
主要配置
玻璃精餾塔、冷凝器、再沸器、溫度控制儀、溫度顯示儀、壓力表、流量計、真空系統、不銹鋼框架、控制屏。
公用設施
水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器后排出。
液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。
電：電壓AC220V，功率2KW，標準單相三線制。
技術參數
1、精餾塔塔徑φ25mm，塔高1400mm,材質為玻璃塔結構，塔內填裝φ3x 3 mm不銹鋼θ網環型填料。塔釜為三口燒瓶帶導電膜保溫，保溫段加熱功率上下兩段各300W；塔釜容積：500ml；聯接方式：直磨口。
2、塔釜加熱：塔釜置于500W電熱包中。采用電壓控制器控制釜溫。
3、溫度控制及儀表: 3個數顯溫度控制儀，量程：0-150℃；溫度誤差≤2℃。
4、真空度：最高真空度可達60Pa，約0.5mmHg。
5、液體流量計范圍：1.6-16ml/min,，壓力表量程：-0.1-0.1MPa。
6、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等儀表組成，回流比控制范圍：99：1—1：99。
7、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。
8、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
9、外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
測控組成
變量
檢測機構
顯示機構
執行機構
流量
轉子流量計
轉子流量計
手動調節
回流比
回流比繼電器
回流比控制顯示儀
回流比控制顯示儀
塔節溫度
PT100鉑電阻
數字溫度儀表
無
塔頂溫度
PT100鉑電阻
數字溫度儀表
無
塔釜溫度
PT100鉑電阻
數字溫度控制儀
固態調壓模塊 |
|
