1 產品簡介

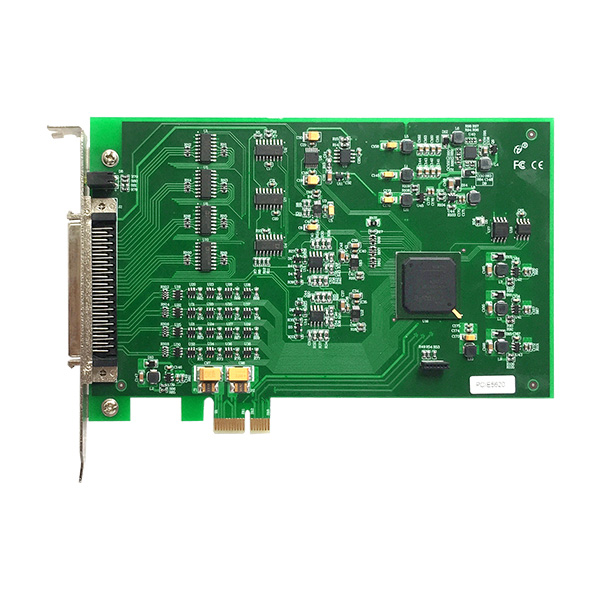

PCIe5620是一款多功能數據采集卡。該板卡提供32路AD模擬量單端輸入或16路差分輸入，4路DA模擬量輸出，8路DIO數字量輸入輸出，8路PFI功能可編程數字信號，1路32位多功能計數器。本板卡的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
2 性能描述
PCIe5620主要由模擬信號調理電路、ADC模塊、DAC模塊、數字信號保護電路、FPGA控制模塊組成。
模擬信號調理電路實現對多通道輸入進行選擇、放大、濾波、差分轉單端，把輸入信號轉換到匹配AD采集范圍的信號。
AO部分的模擬信號調理電路實現對DAC輸出進行放大、阻抗變換等功能。
數字信號保護電路實現對數字輸入輸出信號進行電平轉換、過壓限流保護等功能。
2.1 產品概述
產品型號 PCIe5620
產品系列 數據采集卡
總線類型 PCIe總線
操作系統 XP、Win7
板卡尺寸 167.67mm(長) * 111.15mm(寬)
2.2 AD模擬量輸入
ADC分辨率 12位(Bit)
輸入通道 32路單端、16路差分
輸入量程 ±10V、±5V、±2.5V、0～10V
采樣方式 異步采樣
過壓保護 ±12V
校準方式 軟件自動校準
采樣率 單通道：最大采樣頻率為500 KSps
多通道：各通道最大采樣頻率=500 KSps / 設置的采樣通道總數
存儲器深度 16K字（點）FIFO存儲器
采樣模式 按需單點采樣、有限點采樣、連續采樣
觸發源 軟件強制觸發、采樣首通道觸發（ATR）、數字觸發（DTR）
觸發方向 下降沿觸發、上升沿觸發、變化觸發
觸發源輸入范圍 ATR輸入范圍 ±10V
DTR輸入范圍 標準TTL電平
輸入阻抗 10MΩ
程控增益 1倍、2倍、4倍、8倍
時鐘源 內時鐘、外時鐘
外時鐘輸入范圍 <= 500KHz，TTL電平信號
2.3 DA模擬量輸出
輸出通道 4路
轉換精度 12位
采樣方式 同步輸出
輸出量程 ±10V
轉換速率 最高500KSps
存儲器深度 16K字（點）FIFO存儲器
采樣模式 按需單點采樣、有限點采樣、連續采樣
觸發源 軟件強制觸發、數字觸發
觸發方向 下降沿觸發、上升沿觸發、變化觸發
觸發源輸入范圍 DTR輸入范圍 標準TTL電平
時鐘源 內時鐘、外時鐘
2.4 DIO數字量輸入輸出/PFI功能可編程數字信號
通道數 共16路
8路靜態DIO（P0.<0..7>），
8路PFI（PFI<0..7>/P1）
電氣標準 TTL兼容
方向控制 可獨立配置為輸入或輸出
默認上電狀態 輸入
輸入邏輯電平 高電平 最大電壓 5V
最小電壓 2V
低電平 最大電壓 0.8V
最小電壓 0V
輸出邏輯電平 高電平 最大電壓 5V
最小電壓 3.8V
低電平 最大電壓 0.44V
最小電壓 0V
最大輸入范圍 0～5V
下拉電阻 10 KΩ
單通道驅動能力 ±24mA
過壓保護 5V
2.5 計數器
通道數 1路
分辨率 32 位
電氣標準 TTL兼容
輸入輸出
邏輯電平 高電平 最大 5V
最小 3.8V
低電平 最大 0.44V
最小 0V
2.6 板卡功耗
電壓 典型值（mA) 最大值（mA)
+3.3V 240 300
+12V 100 240(所有DO滿載輸出)
2.7 板卡特性
板載時鐘振蕩器：40MHz
|
|
