產品型號：WBT2GHz-1A，WBR2GHz-1A
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2016-07-28
關 注 度：5797
生產企業：南京玉馬通信技術研究所
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、功能與特點：

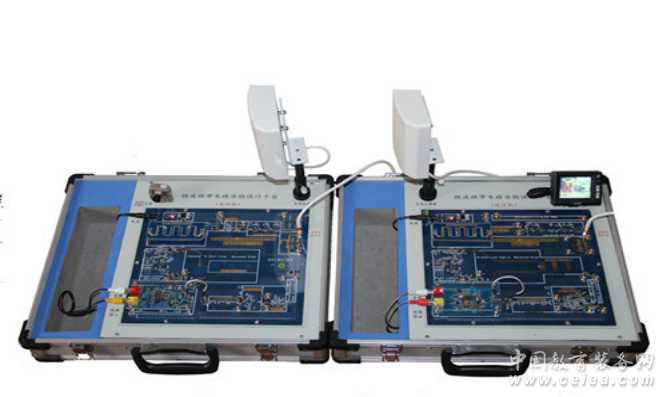

1. 通過全開放形式設計，以平面微帶電路為重點，并用普通印制板PCB工藝加工實現。系統電路完全開放的顯示在電路板上，可直觀的了解微波系統電路及單元電路的設計方法和工作狀態。
2.本產品參照S波段通信頻段而設計。系統方案按實際工業產品所用的一次變頻方式。設備包括微波通信機收、發系統，天線以及摸擬終端系統。包括視音頻中頻調制解調器，中頻濾波器和放大器(增益可控)，微波低噪放大器和功率放大器，微波上下變頻器，微波帶通﹑帶阻﹑高通低通濾波器，微波鎖相及壓控振蕩器，微波可變衰減器，微波傳輸線、功分器、以及微波天線等等。另：電路上方可加蓋透明有機玻璃板并繪有系統方框圖。
3.因為無任何遮擋，使學生一目了然地看清并了解各種微波電路在系統中的應用狀態和位置。另外，系統中留有大量射頻開關接口，學員可自主設計其它類型的微波部件和組件系統，扦入本系統實際驗證其功能。以便更深入的掌握微波電路的原理與應用，為學員提供一項功能完備的連續課程學習、畢業設計和二次開發的強大實驗平臺。真正提高學員的實際工作能力。
4.在本產品的設計制作過程中，采用EDS電腦計算軟件的計算和仿真手段，應用先進工藝加工制造，再通過實際測試和調試而完成，這樣不僅可保證技術指標而且可堤高可靠性和穩定性。
本產品不僅可以為各高等院校的通信與電子信息工程、微波技術與天線等專業提供實驗與教學示范，同時也可為實體單位和公司進行培訓新員工時應用。
二、微波通信主要性能指標
（a）發信平臺主要性能指標
1、工作頻段：2.2~2.6GHz，可根據用戶要求設定頻段;
2、幅頻響應：±1.3dB(每通道20~30MHz);
3、輸出功率：5dBm~20dBm(3~100mW)并可調節;
4、頻率穩定度：±5ppm 或 (1~2)×10-5;
5、本振相噪：1k -70dBc 10k -85dBc;
6、視頻調制方式：AM，音頻調制方式：FM。
（b）、收信平臺主要性能指標
1、工作頻段：2.2~2.6GHz;
2、本振頻率穩定度：±5ppm 或 (1~2)×10-5;
3、接收機靈敏度：-70~-30dBm;
4、增益控制范圍（AGC，MGC）：≥50dB。
三、重點實訓內容
1、微波無源電路、部件。內容包括：傳輸線、電橋及功分器、帶通帶阻及高低通濾波器、隔離器環形器、無源混頻器、天線等測試實驗和開發設計。
2、微波有源電路、部件的測試實驗研究。內容包括：中頻可控增益放大器、中頻調制解調器、低噪聲放大器和功率放大器、鎖相源及壓控振蕩器，可調衰減器等測試實驗和開發設計。 |
|
