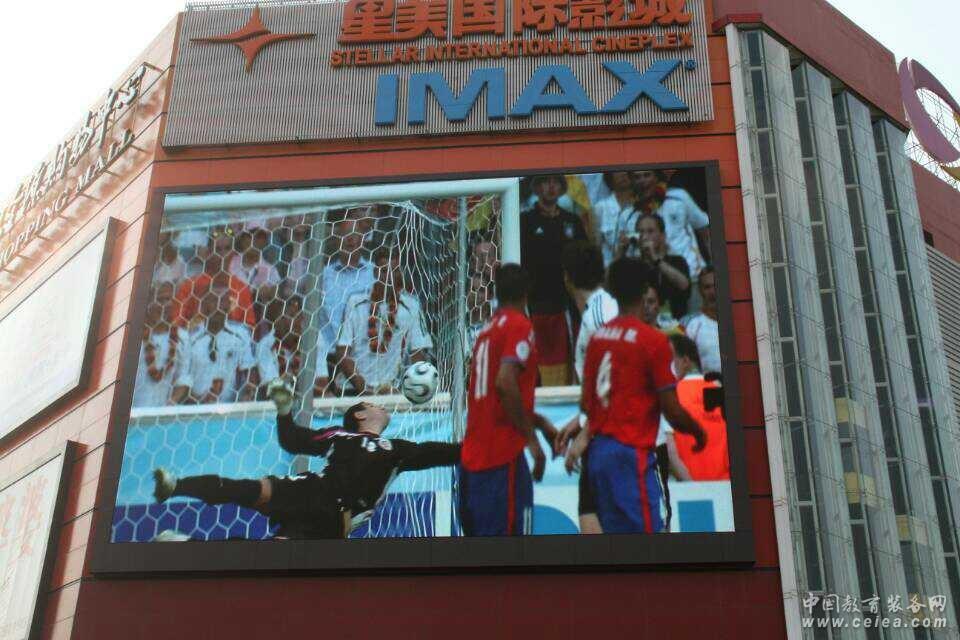

產品詳細介紹戶外全彩40000點顯示屏參數設計(Tchd-P5W)
P5mm戶外全彩（1）箱體結構示意圖
結構說明：
☆每個像素點內采用1紅1純綠1純藍共3顆LED發光管組成的表貼三合一led，SMD3535封裝。
☆像素封裝技術：韓國亞光膠封裝
（2）管芯參數
序號
項 目
波 長
亮 度
進口
1.
紅色LED
625nm
600 mcd
臺灣晶元
2.
純綠LED
525nm
1700mcd
臺灣晶元
3.
純藍LED
470nm
500mcd
臺灣晶元
（4）屏體技術參數
1、單元箱體
物理點間距： 5mm
發光點顏色：1R1G1B
基 色：純紅+純綠+純藍，表貼三合一
物理密度：40000點/m2
模組尺寸：160mm×160mm
模組分辨率：32點*32點
屏體重量：≤55kg/ m2
2、供電
供電要求：380VAC±10%，50Hz，三相五線制
平均功耗：300 W/m2
最大功耗： ≤1000 W/ m2
3、控制系統
控制主機：DELL品牌主機
操作系統：WindowsXP
控制方式：同步控制,屏幕與控制機顯示器點點對應
顯 卡：DVI顯卡
編輯卡：繪聲繪影
4、主要技術參數
1）驅動器件：采用LED專用驅動器件聚積JXI5020
2）驅動方式：1/8掃描，恒流驅動
3）換幀速度：≥120(幀)/秒
4）刷新頻率：1200HZ/秒
5）色溫：3500oK～8000oK可調；
6）信號處理能力： 16比特；
5）灰度級：65536級（R）×65536級（G）×65536級（B）
6）色彩種類：256×256×256
7）全彩屏白平衡亮度：≥7500cd/㎡
8）亮度調節方式：人工/自動，隨環境光照度變化，顯示屏亮度實現自動調節；
9）具有多種視頻非線性補償能力；
10）反γ校正曲線： 2.2～2.8(可調)；
11）逐點亮度校正：支持整屏逐點亮度校正，保證整屏色彩的一致性；
12）視頻信號：支持TV輸出，NTSC、PAL、HDTV、DVD、VCD、VGA、TVGA、SVGA、SXGA1280*1024、RM；
13）控制系統采用：PCTV非線性編輯卡＋DVI顯卡＋全彩控制卡＋掃描卡
14) 像素失控點：出廠無失控點；
15）平均無故障時間：≥10000小時
16)連續工作時間: ≥72小時
17)MTTR：小于30分鐘;
18）壽命（亮度降至一半時）：10萬小時
19）平整度：任意相鄰像素間≤0.5mm；
模塊拼接間隙≤0.5mm ；
模塊間亮度均勻度：≤5%；
20）發光點中心距偏差：小于5%；
21）均勻性：像素光強、模塊亮度均勻，無論黑屏或單色最亮，無任何明顯“馬賽克”現象
22）電源開關：自動開關，可電腦控制
23）開關電源負荷：5V/60A
24）通訊距離：雙絞線無中繼傳輸100米（超五類）
25)具備無級縮放功能；
5、軟件
LED演播室13.5.0
6、防護等級
防護等級：IP65
防護功能：系統所有線路板以及外殼均進行三防處理；防反光、防鹽霧、防霉處理，防水、防潮、防腐、防塵、防異物，防腐蝕、防霉、防風、抗震、防電磁干攏、阻燃、防雷、防雪
7、安全保護
過載、過流、電源高低壓檢測保護、抗干擾、抗靜電以及反向大電流保護
北京天成恒達科技有限公司，一直致力于戶外表貼三合一全彩led顯示屏的研發工作。自2009年以來，先后推出戶外P16表貼三合一led顯示屏，戶外P12表貼三合一led顯示屏，戶外P10表貼三合一led顯示屏，戶外P8表貼三合一led顯示屏，戶外P6表貼三合一led顯示屏，以及現在的小間距戶外P5、P4表貼三合一led顯示屏，質量穩定，價格優惠，歡迎新老客戶來定洽詢 |
|
