產品詳細介紹遠蘇科技PCB制板方案
本方案編號:PCB500S
方案配置：
裁板機：型號 C60
雕刻機：型號 V5
過孔電鍍機：型號K90
PCB曝光機：型號E60
字符絲印機：型號S6
視頻檢測儀：型號X60
放大鏡：型號SUV100
配件：雕刻刀 1套/10把 雕刻鉆1套/10把
耗材：覆銅板10片 規格：標配
天津遠蘇精電科技有限公司

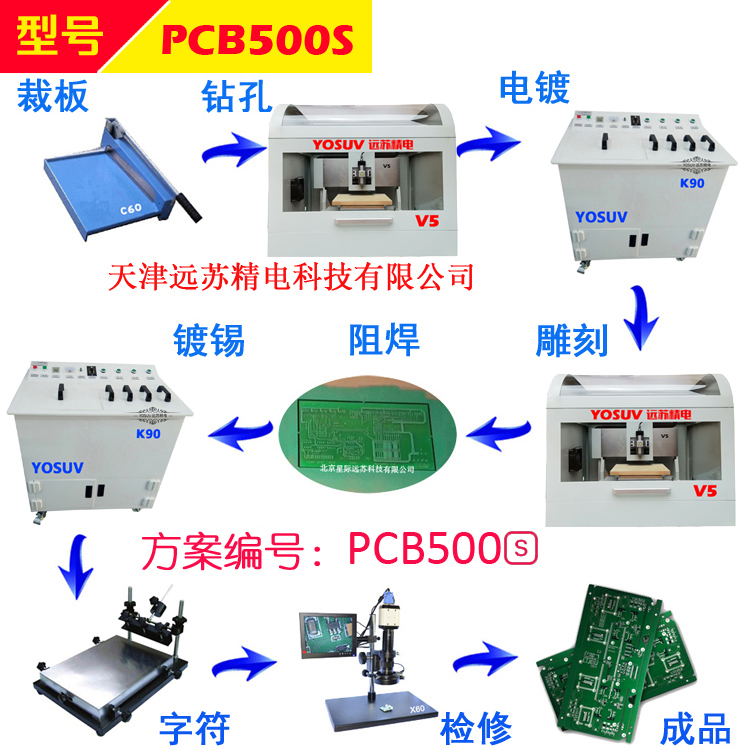

生產工藝及生產過程：
PCB制板工藝：（單面）
裁板－鉆孔－雕刻－阻焊－字符－板面處理－檢修－成品
PCB制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－阻焊－字符－板面處理－檢修－成品
工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
阻焊：用曝光機對雕刻好的PCB板進行曝光，將曝光好的PCB板進行綠油阻焊。
字符：用絲印機對做好阻焊的PCB板進行字符的絲印。
板面處理：將做好的線路板進行表面處理，便于焊接。
檢修：通過視頻檢測儀處理表面細微金屬碎屑，以便于達到最佳效果。
設備配置：
(1)裁板機C60
產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大切板尺寸 345mm
外形尺寸 480*330*180mm
重量 12kg
________________________________________
產品亮點
• 特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。
• 流線型的外觀符合人體工程學的設計。
• 配置水平對位功能，可以方便的切割固定形狀的PCB板。
• 最大切割長度345mm，最大切板厚度3mm。
• 具有對位和固定標尺，精度更高，使用更方便。
• 防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。
________________________________________
產品用途
C60高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。
(2) 過孔電鍍機K90
產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大板面 300*300mm
最小孔徑 0.3mm
最大厚徑比 2.5：1
輸出電流 0-15A
工作電壓 220V/50HZ
外形尺寸 880mm（L）×600mm（W）×920mm（H）
重量 90kg
________________________________________
產品亮點
• 電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
• 電鍍件往復運動功能：通過調速，可控制電鍍速度。
• 環保無污染：K90采用新型環保黑孔化直接電鍍工藝，安全、可靠、高效。黑孔液不含有傳統的化學鍍銅成分，取消甲醛和危害生態環境的化學物質在配方中的使用，屬于環保型產品。
• 操作便捷：產品槽體采用耐酸堿材料，恒溫裝置采用鈦加熱管，能自動恒溫，槽體工作時間、溫度可預設，操作簡易方便，自動化程度高，貫孔導通率100%。
• 一體化的設計：使整機結構緊湊。
• 密封式的設計：保證電鍍液不受污染，保證電鍍質量。
________________________________________
產品用途
K90過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝，機器帶有加熱，鼓氣及電鍍功能。
(3)線路板雕刻機V5
產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
加工范圍 雙面板/單面板
加工面積 305×305mm
最小加工線徑 3mil(0.075mm)
最小加工線距 5mil(0.127mm)
分辨率 0.03mil(0.75um)
工作速度 6m/min
主軸轉速 0～60000r/min，無級調速，軟件自動優化轉速
主軸功率 92W
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿
鉆孔孔徑 0.3～3.175MM
鉆孔深度 0.02-3.5mm
鉆孔速度 150(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons 98/2000/XP/Vista/7/10
最小內存配置 256MB
體積 750mm（L）×660mm（W）×660mm（H）
重量 110kg
消耗功率 250 W
電源 220V/50HZ
支持軟件 支持Protel99se、DXP、Altium Designer、Eagle、Pads、Proteus、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件）
________________________________________
產品亮點
自動原點定位：可以從任意位置自動回到設定的零點，擁有原點記憶功能。
雙面板自動定位技術：保證了定位的精確性與正確性。
斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
模擬運行：根據設定的參數，仿真顯示實際加工過程。
實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
任意區域選擇雕刻：選擇任意區域，進行雕刻。
組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
外形銑割：板子雕刻完成后進行外形銑割。
智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。
強兼容性：兼容目前市面上所有EDA軟件。
操作簡單：簡單易學，只需20分鐘即可熟練上手操作。
自動關機：長時間無操作指令則自動關機，保護設備。
LED照明：方便運行過程中清晰的觀察pcb制板情況。
超限保護：當人為操作不當觸發X、Y、Z極限保護裝置時，機器自動暫停，按復位按鈕即可恢復運行。
________________________________________
(4)PCB曝光機E60
產品概述：
用于在線路板制作過程中對于PCB板進行曝光。
________________________________________
技術參數：
電源 220V
功率 16W
光源 LED紫外光
曝光時間 0-999秒
曬版面積 300*210mm
體積 320*320*90mm
________________________________________
主要功能：
該機采用智能數字控制，曝光時間更精確，并且該機體積小，結構緊湊，光源穩定，低電壓仍可正常啟動，波長與各感光材料吻合良好，能達到更好的曝光效果。
________________________________________
(5)字符絲印機S6
產品概述：
用于制板過程中對于PCB板字符的印刷。
主要功能：
1、適用于PCB字符印刷，手工操作。
2、手動易于調校，操作簡單，準確可靠。
3、工作面積：320x440mm
(6)視頻檢測儀X60
產品概述：
用于對制作好的PCB進行視頻放大檢測，以便于達到最佳的制板效果。
________________________________________
主要參數
圖像傳感器 200萬像素，1/3INCH
有效像素 1600×1200
幀率 15
清晰度 最高超過800線（水平）
白平衡 自動
亮度控制 自動
顏色 彩色/灰度
鏡像 支持左右/上下
OSD 英文/中文
圖像保存 支持，根據分辨率不同，最高24幅（512M DDR）
圖像對比 支持靜態圖像與動態圖像1/2屏對比
邊沿增強 支持
對比度 支持
色度 支持
十字光標 支持，多色
橫線豎線 支持，多色，各兩條，位置可移
數字降噪 支持
接口 VGA（RGB）720P/1024×768/1280×1024/1366×768 @ 60HZ
|
|
