產品型號：JL-31120
產品代碼：
產品價格：
計量單位：臺
折 扣 率： 0
最后更新：2019-01-05
關 注 度：5158
生產企業：山東航宇吉力電子有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 產品特點
高頻SPWM硬件調整技術，反應速度快，輸出穩定；
大功率MOS/IGBT驅動，運行可靠，過載能力強；
適用于阻性、感性、整流性等各種負載；
具有過熱、過流、短路等異常狀況保護功能；
具有參數記憶功能、快捷鍵操作方式，使用簡單方便；
電源電壓在線可調，輸出頻率可任選；
采用高亮LED顯示，清晰醒目，可視角度大，方便生產線使用；
具有RS232通訊接口，波特率可達9600。
主要用途及適用范圍
專業實驗室（EMI/EMC/安規）；
制造廠（品質保證/壽命測試）；
外銷產品測試，模擬各國電網；
產品研發測試。
表1 單入單出產品規格
型號 JL-11000 JL-11001 JL-11003 JL-11005 JL-11010 JL-11015
容量
（kVA） 0.5 1 3 5 10 15
最大負載電流（A） 高檔 2.3 4.6 13.7 22.8 46 68
低檔 4.6 9.2 27.4 45.6 92 136
表2 三入單出產品規格
型號 JL-31020 JL-31030 JL-31045 JL-31075 JL-31100 JL-31150
容量
（kVA） 20 30 45 75 100 150
最大負載電流（A） 高檔 92 137 205 341 450 680
低檔 184 274 410 682 900 1360
表3 過載保護特性
電源規格 過載保護條件
（0.5～5）kVA 連續運行條件： P輸出≤1.0P額定/I輸出≤1.0I額定
15秒內關斷輸出：1.0P額定＜P輸出≤1.2P額定/1.0I額定＜I輸出≤1.2I額定
5秒內關斷輸出： 1.2P額定＜P輸出≤2.0P額定/1.2I額定＜I輸出≤2.0I額定
立即關斷輸出： 2.0I額定＜I輸出
10kVA以上 連續運行條件： P輸出≤1.0P額定/I輸出≤1.0I額定
15秒內關斷輸出：1.0P額定＜P輸出≤1.1P額定/1.0I額定＜I輸出≤1.1I額定
5秒內關斷輸出：
10kVA～20kVA： 1.1P額定＜P輸出≤1.5P額定/1.1I額定＜I輸出≤1.5I額定
30kVA及以上： 1.1P額定＜P輸出≤1.2P額定/1.1I額定＜I輸出≤1.2I額定
立即關斷輸出： 1.5I額定＜I輸出（10kVA～20kVA）
1.2I額定＜I輸出（≥30kVA）
安裝、調試
應將變頻電源接至具有保護接地的市電插座，以確保操作人員安全；
確定輸入電壓符合輸入技術指標的要求；
應保證電源兩側面及后部留有200mm間隙，保證良好通風；
雷雨天氣時，應停止電源工作并最好將電源線拔掉；
避免放置陽光直射、雨淋或潮濕之處；
請遠離火源及高溫，以防機器溫度過高。
運行時的維護保養
不可在產品的運行狀態下，關斷電源開關（應先按停止鍵，再關斷電源開關）。
確保更換的保險絲與該機保險絲型號相同。
當電壓顯示窗口顯示“----”并有聲光報警信號時，機器進入自我保護狀態，按“停止”鍵兩次可以返回待機狀態。并檢查報警原因，排除引起的故障，方可再次起動機器。如果不能排除故障，請將機器關閉，請專業人員檢查原因或與廠方取得聯系。
長期停用時的維護、保養
如果電源長期在潮濕環境下放置，應先將電源置于干燥通風處去除機內潮氣，再通電使用。
運輸、貯存
a）禁止倒置存放和運輸；
b）貯存場所應無易燃、易爆、有毒等化學物品和其它腐蝕性氣體，無強烈的機械振動和沖擊，應避免強烈的電磁場作用和陽光照射。
c）貯存條件
溫度：0℃～40℃
相對濕度：50%～80％

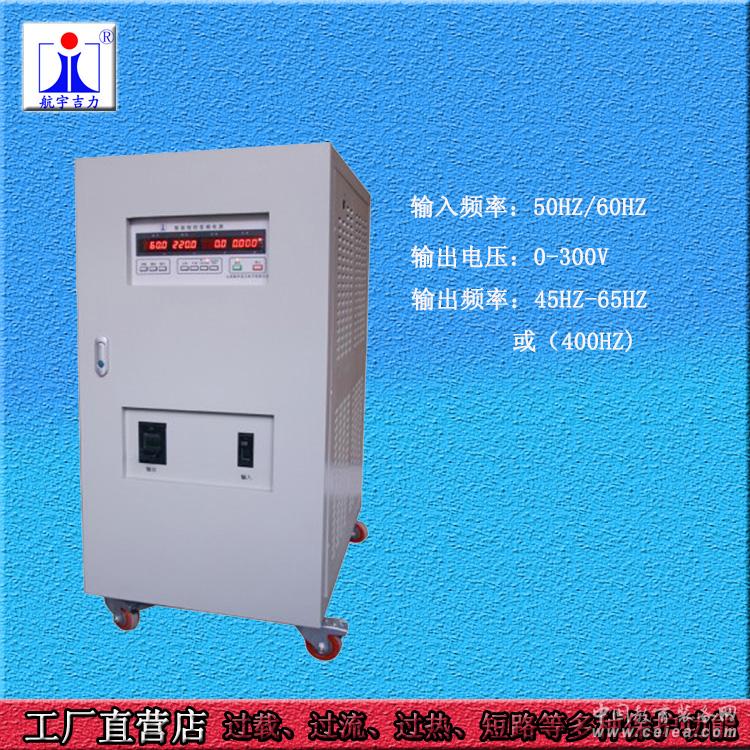

程控變頻電源JL31120技術參數：
型 號 JL31120
容 量 120kva
制作方式 IGBT/SPWM正弦波脈寬調制方式
輸入電壓 三相 380V±10％
輸入頻率 50Hz/60Hz±5Hz
輸出制式 單相兩線 +地線
輸出電壓 1.0～150.0V，/ 150.1～300.0V，
輸出最大負載電流 低檔 1090.9A
高檔 545.45A
輸出波形 正弦波
輸出頻率 定頻：50Hz、60Hz、或（400Hz ） 調頻: 45.0Hz～65.0Hz，
頻率穩定度 ≤0.1％
電壓穩定度 ≤1％
波形失真度 ≤2％（阻性負載）
效率 ≥85％
頻率顯示 四位LED，分辨力0.1Hz
電壓顯示 四位LED，分辨力0.1V
電流顯示 四位LED，分辨力1A/0.1A
功率顯示 四位LED，分辨力0.1KW /0.01KW /0.001KW
預置功能 輸出電壓、輸出頻率、輸出電壓上、下浮動百分比預置；
快捷功能 常用電壓、頻率轉換，輸出電壓上下浮動選擇；
保護 過載、過流、過熱（85℃±5℃）、短路等保護
功能 保護裝置動作后發出報警信號，顯示故障代碼；
過載能力 1.0Ie＜ I輸出≤1.1Ie，延時15s
1.1Ie≤I輸出≤1.2Ie，延時5s
外部通信接口（選配） RS-232C /RS-485 （訂貨時說明）
外殼防護等級 IP20
工作環境 溫度：-10℃～40℃ 濕度:10%～90% （25℃，無凝露）、
海波高度≤2000m
外形尺寸（W*H*D)）㎜ 750*1500*1020（僅供參考）
重量 約720（KG） |
|
