產品型號：JLAD-33500
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-01-05
關 注 度：7310
生產企業：山東航宇吉力電子有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品簡介：

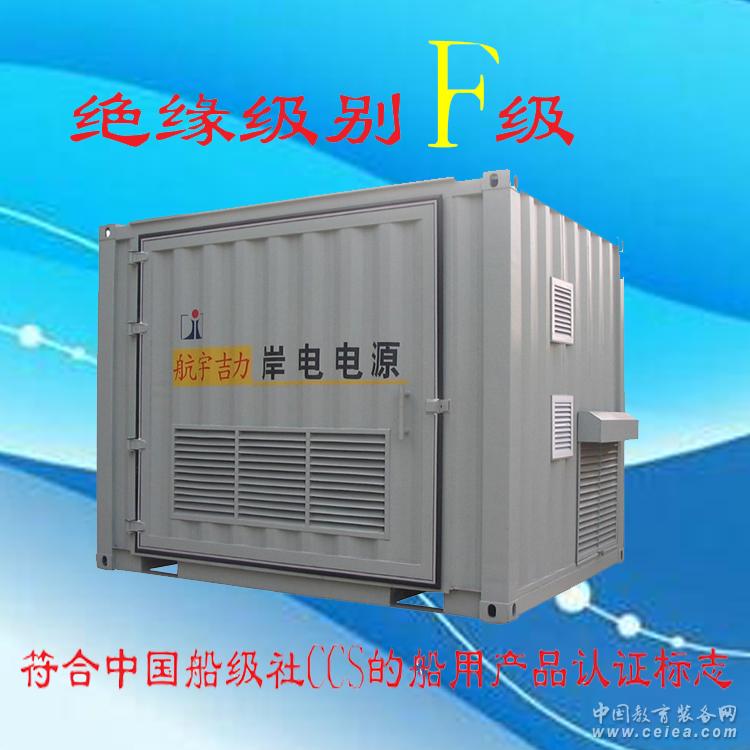

我公司 岸電電源系列產品 是專門針對船上、岸邊碼頭等高溫、高濕、高腐蝕性、大負荷沖擊等惡劣使用環境而特別設計制造的大功率變頻電源設備。具有操作簡單、易維護、效率高等特點，可通過RS232/RS485串口進行通訊進行控制和檢測。因所處惡劣環境，岸電電源所有PCB電路板采用涂層固化處理；輸出變壓器采用整體真空浸漬絕緣漆和噴涂高溫防護漆處理，具有較高的絕緣級別（F級）和防護能力；電磁兼容符合所有EMI、EMC國家標準，完全符合中國船級社CCS的船用產品認證標準。Ⅱ、產品特點：
l 帶漏感的變頻變壓器，即濾波電抗與輸出變壓器一體化設計技術
變頻電源是帶變頻變壓器隔離輸出的系統，變頻變壓器是經特殊設計的帶漏感的隔離變壓器；在電路中即隔離又變壓，還起濾波作用，其集成度高性能優良；因此濾波電抗器與輸出變壓器一體化設計，使電源的體積、重量、噪聲小、電磁兼容性好，可靠性高。
l 獨特的PID雙閉環反饋控制技術
采用獨特的PID控制技術，電壓雙閉環反饋控制技術；有效值反饋控制穩定輸出電壓值，瞬時值反饋控制穩定輸出正弦電壓波形。使輸出電壓穩定度高，輸出正弦波形品質高。采用瞬時值波形跟蹤控制技術，使電源輸出波形、相電壓調制、動態特性均大為改善；抗沖擊負載和整流負載能力強，整流負載條件下穩壓性能好。
l 先進的電流截流控制技術，增強負載沖擊性
采用最先進的截流控制策略，瞬間有效的控制了電源的輸出電流，適應各種沖擊性負載如整流型、電機型等類型，不會造成供電瞬間電流過大而頻繁保護。
此項技術提升了電源帶沖擊性負載的能力，同時對電源自身有一定的保護作用。
l 三相由獨立的三個單相H橋逆變電路、隔離變壓器及濾波電路組成；帶三相不平衡負載能力強，做單三相電源輸出均可適用。
l 先進的壓降補償功能
解決了港口岸電電源到負載距離遠，接線長，遠距離送電形成線路壓降大的問題，保證了負載輸入端的電壓符合要求。
Ⅲ、電氣規格書
產品名稱 岸電電源
型號 JLAH-33300-334500（可選
額定容量 300KVA-4500KVA（可選）
控制方式 IGBT/SPWM正弦波脈寬調制方式
輸入側參數
輸入電壓 三相四線+地線 380V±15%
輸入頻率 45Hz-65Hz
輸入功率因數 ≥92%
輸出側參數
輸出電壓 三相四線+地線 440V±15%
輸出頻率 50Hz/60 Hz
電壓失真度 正弦波，失真度： THD≤3%
波峰系數 CF=1.4±0.1
源電壓效應 ≤±0.5％
負載穩壓率 ≤±1%
輸出頻率允差 ≤±0.1 Hz
效率 ≥92%
保護功能 輸入端 缺相、過壓、欠壓
輸出端 過壓、欠壓、過流、過載、短路、過熱、橋壁短路等保護功能
過載能力 150%額定電流＞30S，200%額定電流＞10S
報警功能 故障時發出聲光報警信號，顯示故障代碼，方便查詢故障
冷卻方式 強制風扇制冷
操作方式及顯示 7吋 液晶觸摸屏
顯示：輸出三相電壓、電流、有功功率、頻率、運行時間、運行狀態等
外部通信接口 RS485，
可提供上位機軟件，可遠程控制及監控岸電電源的實時運行狀態
電源輸入/輸出方式 輸出采用標準接線銅牌輸出，
內部機箱 采用整體集裝箱形式
室外集裝箱 IP54
環境 溫度/濕度 -20-50℃ ≤95%，20±5℃
海拔 ≤1500米
儲存/運輸溫度 -25℃-+60℃
備注 可提供多種電源輸入模式，滿足高壓碼頭的的用電需求 |
|
