產品型號：PTC305H
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2019-02-28
關 注 度：4257
生產企業：佛山市昊明電子儀器有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

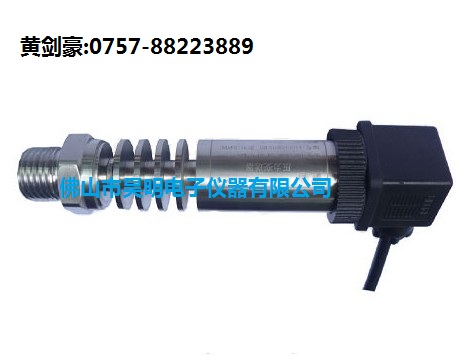

產品詳細介紹PTC305H高溫壓力傳感器采用不銹鋼溫度隔離構件，進口彈性體原件，高精度應變計及先進的貼片工藝，具有靈敏度高、性能穩定、良好的抗沖擊能力。316不銹鋼全封焊接，結構小巧、緊湊，具有良好的防潮能力和優異的介質兼容性。
PTC305H高溫壓力傳感器：廣泛用于高溫氣體、高溫液體、高溫管道、工業設備、水利、化工、醫療、電力、空調、金剛石壓機、冶金、車輛制動、樓宇供水等壓力測量與控制。
PTC305H高溫壓力傳感器技術參數
量 程： -0.1～0～1～150(MPa)
綜合精度： 0.25%FS、0.5%FS
輸出信號： 4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)
供電電壓： 24DCV(9～36DCV)
介質溫度：-30℃～160～200℃～400℃
環境溫度： 常溫(-20～85℃)
負載電阻： 電流輸出型：最大800Ω；電壓輸出型：大于50KΩ
絕緣電阻： 大于2000MΩ (100VDC)
密封等級： IP65
長期穩定性能：0.1%FS/年
振動影響： 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS
電氣接口： 防水密封端子或赫絲曼接頭
螺紋連接：M14×1.5、M20×1.5等，其它螺紋可依據客戶要求設計
外形尺寸：M20×Φ26×145
高溫壓力傳感器的主要局限是工作溫度輸出電壓的變化，這嚴重降低了其測量精度。本文提出了一種無源電阻溫度補償技術，利用微分方程計算其參數。不同于傳統的經驗算法，微分方程是獨立的微機電壓力傳感器壓敏電阻的制作過程中或在熱膨脹系數失配引起的殘余應力之間的參數偏差。微分方程的使用從無償高溫壓阻式壓力傳感器的校準數據解決。進行校準的設備在不同溫度和壓力下的試驗表明，無源電阻溫度補償產生顯著的影響。此外，高溫信號調理電路用于提高傳感器的輸出靈敏度，可以通過溫度補償減少。相比傳統的經驗算法，該無源電阻溫度補償技術具有溫漂小，預計將適用于在惡劣環境下的大的溫度變化，壓力測量。
一般來說，超高壓環境通常伴隨著很高的溫度，如炸藥爆轟，新材料的高壓合成，和超高壓容器。高溫會影響傳感器的測量精度。然而，許多研究者把更多的注意力放在測量范圍比在傳感器耐高溫。本研究提出了一種結合圓臺結構SOI壓阻元件的超高壓力傳感器。它具有測量范圍寬達1.6 GPa，耐高溫，體積小，和良好的靜態性能。傳感器的報道有利于提高測量范圍和進一步提高超高壓力傳感器耐高溫性能的研究。
高溫壓力傳感器是為了解決在高溫環境下對各種氣體、液體的壓力進行測量。主要用于測量鍋爐、管道、高溫反應容器內的壓力、井下壓力和各種發動機腔體內的壓力、高溫油品液位與檢測、油井測壓等領域。目前，研究比較多的高溫壓力傳感器主要有SOS，SOI，SiO2，Poly2Si等半導體傳感器，還有濺射合金薄膜高溫壓力傳感器、高溫光纖壓力傳感器和高溫電容式壓力傳感器等。半導體電容式壓力傳感器相比壓阻式壓力傳感器其靈敏度高、溫度穩定性好、功耗小，且只對壓力敏感，對應力不敏感，因此，電容式壓力傳感器在許多領域得到廣泛應用。 |
|
