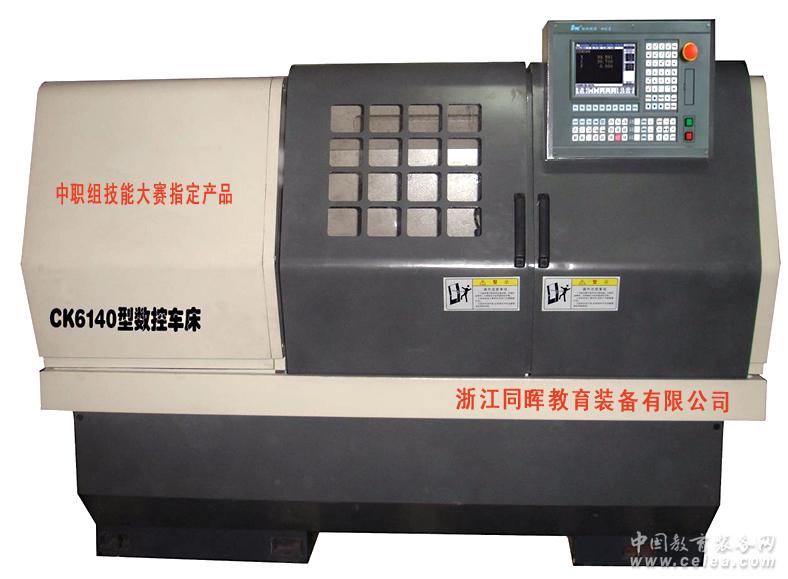

數控車床（華中系統）教學/生產兩用型

產品型號：CK6140型
產品代碼：
產品價格：
折扣率： 0
最后更新：2016-08-30
關注度：5050
生產企業：浙江同暉教學設備有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

產品詳細介紹一、     教學/生產兩用型特點

◆教學功能特點：

1、該機床具備與計算機雙向通訊功能，實現聯網自動在線加工功能。

2、配套數控編程功能：常用數控編程指令模擬車削功能、手動編程實訓功能（具備圖形演示）。

3、計算機輔助生產制造功能：配套CAD/CAM自動編程軟件，具備車床、銑床功能。

4、車床可通過網絡連接實行網絡化教學，大大減輕縮短教師的手工編程工作量，是一套集數控加工、數控造型、自動編程、圖形模擬等多功能實訓考核設備。

◆生產機床的用途和特性

CK6140型臥式數控車床采用機電一體化設計，全封閉結構，外形美觀，結構合理，用途廣泛，操作方便。

該機床主軸采用變頻無級調速，可實現自動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱、圓錐螺紋等工序。并配有完備的S．T．M功能，可發出和接收多種信號，控制自動加工過程。

    該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。

該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐面、圓球面等特形零件更能顯示出它效率高、質量穩定可靠的優越性。

1、電動刀架

采用蝸輪螺桿傳動，先進的三齒盤嚙合螺桿鎖緊的工作原理。由數控系統控制自動轉位換刀。刀架轉位速度快，轉位精度高，刀架重復精度≤0.005mm。

2、集中潤滑油泵

機床采用集中手動潤滑油泵可以做到自動潤滑，能夠定時、定量進行加油，確保各部件運動平穩良好，大大提高機床精度和使用壽命。

3、精密滾珠絲桿副

機床采用高精度滾珠絲桿傳動效率高達85-95%，為傳傳統絲桿的2-4倍。傳動無間隙、無顫動、低速無爬行現象，機床具有定位精度及重復定位精度高等特點。絲桿與進給電機直接連接，可靠性高，機床精度有保證。

二、機床的主要規格與參數

  1、機床的主要規格

  床身上最大工件回轉直徑―――――――――――――――――――――――400mm

  最大工件長度―――――――――――――――――――――――――――1000mm

  2、加工范圍

（l）加工最大直徑

     在床身上――――――――――――――――――――――――――――400 mm

     在刀架上 ――――――――――――――――――――――――――――175mm

     通過主軸棒料直徑  ――――――――――――――――――――――――45mm

（2）加工最大長度  ―――――――――――――――――――――――――750mm

（3）主軸中心高  ――――――――――――――――――――――――――250mm

  3、頂尖距   ――――――――――――――――――――――――――――550mm

（l）主軸頭形式―――――――――――――――――――――――――短錐法蘭式

（2）主軸錐孔――――――――――――――――――――――――――英氏 6＃

（3）主軸孔徑――――――――――――――――――――――――――――46mm

（4）主軸變頻調速―――――――――――――――――――――100~2000RPM

4、刀架

（l）最大行程

縱向（Z坐標）――――――――――――――――――――――――――650mm

橫向（X坐標）――――――――――――――――――――――――――180mm

（2）進給范圍

   縱向（ Z向）（無級）――――――――――――――――――12~6000mm／min

   橫向（ X向）（無級）   ―――――――――――――――――6~3000mm／min

（3）快速移動速度

   縱向（Z向）（無級）――――――――――――――――――2000~6000mm／min

   橫向（ X向）（無級） ―――――――――――――――――1000~3000mm／min

（4）刀架形式及裝刀數

　    電動刀架LD4B-C6136――――――――――――――――――――――――4

（5）刀桿截面尺寸―――――――――――――――――――――――――20×20 mm

5、尾架

（l）頂尖套簡內孔錐度 ――――――――――――――――――――――英氏4號

（2）頂尖套筒最大移動量  ――――――――――――――――――――――130 mm

（3）橫向最大移動量  ――――――――――――――――――――――――±10mm

6、電機總容量

（l）主電機功率   ―――――――――――――――――――――――――5.5kw

（2）伺服電機

    Z向（1.2KW；扭矩6Nm）―――――――――――――――――――BIS系列

    X向（1.2KW；扭矩4Nm）　――――――――――――――――――BIS系列

（3）冷卻泵型號

  功率―――――――――――――――――――――――――――――0.09 kw

7、主傳動三角皮帶型號――――――――――――――――――――――――A1905

8、機床外形尺寸（長×寬×高）――――――――――――― 1890×l 060×1460 mm

9、機床凈重量――――――――――――――――――――――――――1400KG

·         三、華中系統（HNC-21T）主要功能

Ø  最大聯動軸數為3軸。

Ø  可選配各種類型的脈沖指令式驅動單元。

Ø  除標準機床控制面板外，標準配置40路開關量輸入和32路開關量輸出接口、手持單元接口

Ø  主軸控制與編碼器接口。還可擴展20路開關量輸入/16路開關量輸出。

Ø  采用8.4//彩色TFT液晶顯示器（分辨率為640×480），全漢字操作界面、故障診斷與報警、加工軌跡圖形顯示和仿真，操作簡便，易于掌握和使用。

Ø  采用國際標準G代碼編程，與各種流行的CAD/CAM自動編程系統兼容，具有直線插補、圓弧插補、螺紋切削、刀具補償、宏程序、恒線速切削等功能。

Ø  反向間隙和單、雙向螺距誤差補償功能。

Ø  內置RS232通訊接口，輕松實現機床數據通訊。

Ø  支持USB盤，存取程序方便快捷。

Ø  支持以太網功能選擇，快速傳輸程序與數據。

Ø  128MB (可擴充至2GB) 用戶零件程序斷電存儲區， 64MB RAM加工內存緩沖區。

四、附件清單

1、木箱包裝箱

CNC6140型數控車床－－－－－－－－－－－－－－－－－－－－－－－－－1臺

2、技術文件

　　使用說明書－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1份

　　合格證明書－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1份

    裝箱單  －－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1份

　　華中系統（HNC-21T）操作說明   －－－－－－－－－－－－－－－－－－－－1份

華中系統（HNC-21T）維修手冊   －－－－－－－－－－－－－－－－－－－－1份

華中系統（HNC-21T）參數說明  －－－－－－－－－－－－－－－－－－－－1份

    機床電路圖  －－－－－－－－－－－－－－－－－－－－－－－－－－－－1份

3、附件箱

　　工具箱－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1只

　　三爪卡盤（含正反爪）　－－－－－－－－－－－－－－－－－－－－－－－1套

　　一字螺絲刀－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1把

　　十字螺絲刀－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1把

　　內六角扳手－－－－－－－－－－－－－－－－－－－－－－－－－－－－1套

　　死頂針－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1只

　　三爪卡盤扳手－－－－－－－－－－－－－－－－－－－－－－－－－－－－1只

　　刀架方形扳手－－－－－－－－－－－－－－－－－－－－－－－－－－－－1只

　　塑料油壺－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1只

　　車刀：

　　　　外三角螺紋刀－－－－－－－－－－－－－－－－－－－－－－－－－－1把

　　　　外圓900車刀  －－－－－－－－－－－－－－－－－－－－－－－－－1把

　　　　切斷刀－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1把

　　　　內孔刀－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1把

　　刀墊片－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－1盒

　　塑料棒（Φ32、Φ40）        －－－－－－－－－－－－－－－－－－－－1箱

機床與PC通信數據線   －－－－－－－－－－－－－－－－－－－－－－－1條

機床安裝防震墊鐵　－－－－－－－－－－－－－－－－－－－－－－－－－6只
