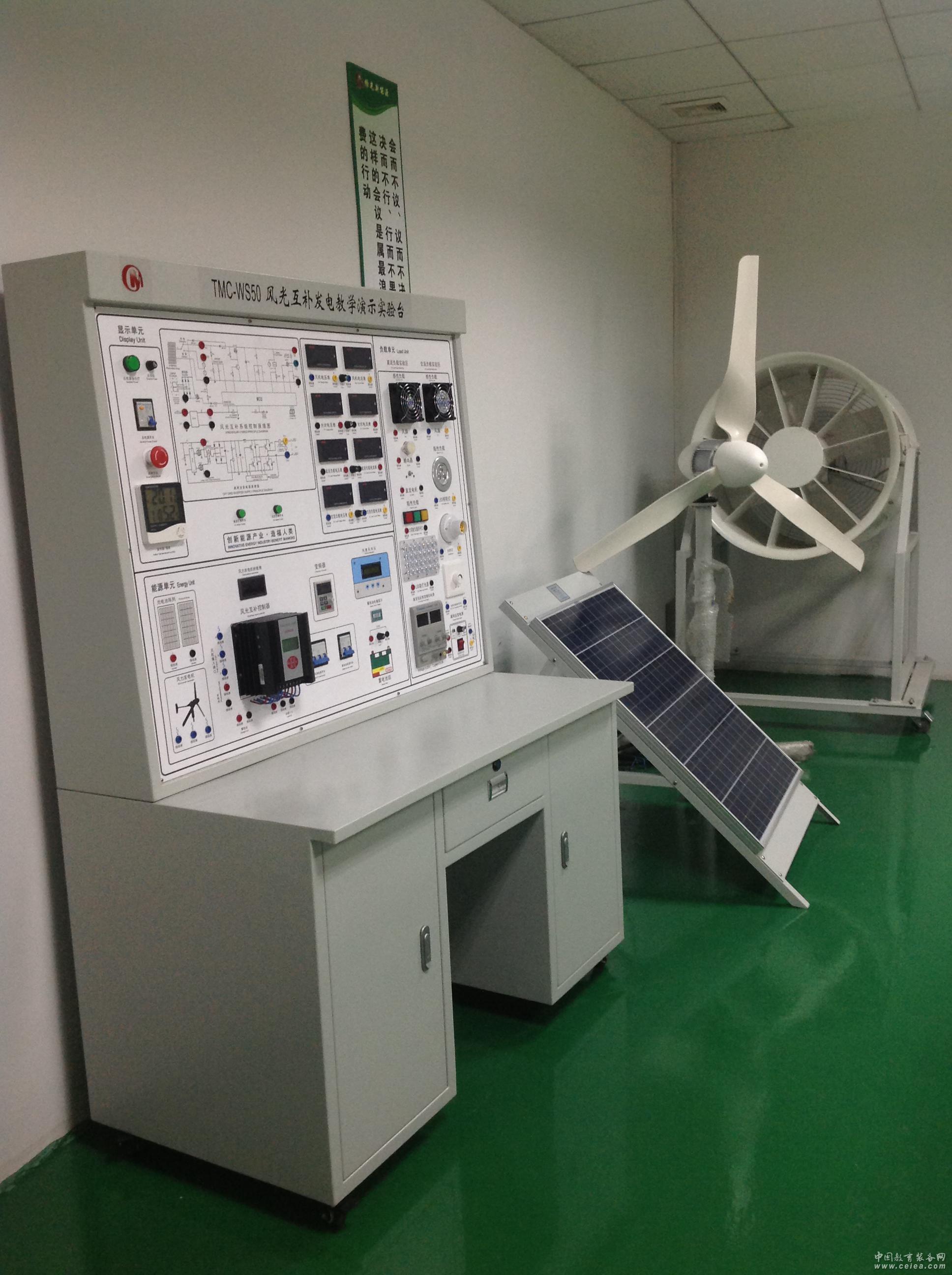

產品詳細介紹TMC-WS300風光互補發電實驗演示實驗臺
一、產品概述
光互補發電系統是一種風能和光能轉化為電能的裝置。太陽能發電是有晶體硅電池通過太陽光的輻射轉換成電能；風力發電是有風的動能帶動風車葉片旋轉，再通過旋轉的速度提升來促使發電機發電。這些發出的電能通過直流充電控制模塊，儲存在蓄電池模塊中或轉換成交流電。
光互補發電系統是利用當地風能和太陽能資源的互補性，具有較高性價比的一種新型能源發電系統，它們具有天然的互補優勢，白天太陽光強，夜間風多以及復天日照多，風少，冬天風多，日照少等自然特點。因應需求，我公司特推出TMC-WS300風光互補發電實驗實訓臺，該實訓臺可以幫助學生和科研人員理解風光互補并網發電的原理和技術，從而了解風光互補控制器、蓄電池的工作特性和原理，初步掌握定感性和阻性負載在風能、太陽能系統供電時的電氣特性。加深理解電力電子轉換的意義和方法。尤其是針對負載突然變化狀態下的電氣特性變化情況。該實訓臺適用于高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程、能源動力和新能源生產企業培訓和研究等領域。
二、TMC-WS300風光互補發電實訓臺主要實驗及系統連接圖：
三、TMC-WS300風光互補發電教學實訓臺組成及特點
主風光互補發電系統主要由風力發電機組、太陽能光伏電池組件、控制器、蓄電池、逆變器、交流直流負載等部分組成。該系統是集風能、太陽能及蓄電池等多種能源發電技術及系統智能控制技術為一體的復合可再生能源發電系統。。
四、TMC-WS300風光互補發電實訓臺教學實訓項目
1、風力發電基礎理論原理性實驗
2、風力發電系統設計實驗
3、風力發電基礎理論與應用技術仿真實驗
4、風力發電相關測量技術實驗
5、風力發電控制技術實驗
6、太陽能基本理論實驗
7、太陽能發電基礎理論及應用技術實驗
8、太陽能風力發電測量技術實驗
9、太陽能發電控制技術實驗
10、風光互補發電實驗
11、太陽能電池光伏能量轉換實驗
12、環境對光伏轉換影響實驗
13、太陽能電池直接負載實驗
14、風光互補控制器工作原理實驗
15、風光互補控制器的過沖保護實驗
16、風光互補控制器的過放保護實驗
17、風光互補控制器的三種輸出模式實驗
18、逆變器的低壓保護實驗
19、逆變器的過壓保護實驗
20、逆變器輸出實驗
五、TMC-WS300風光互補發電實訓臺技術指標
1. 風向儀、風輪機及支撐系統
1)風輪功率400W
2)啟動風速3.14m/s
3)額定風速13m/s
4)偏航風速5m/ s
5)最大設計風速15 m/s
6)傳動方式：風輪直接驅動發電機
7)溫度范圍：-40～60 ℃
2.太陽能板、模擬光源及控制系統
1)太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式
2)最大輸出功率：4*10W
3)光伏功率：300W，調節距離：0-80cm
3.風源模擬及控制
1）風源模擬，工業軸流風機：功率3000W，軸流風扇，采用可調速控制器，
2）風速調節范圍：0-13m/s；
3）風速控制精度：0.1m/s；
4）風向控制精度：0.1 度。
4.風光互補控制器
電力電子模塊：穩壓模塊、控制模塊、逆變模塊；控制面板：風速、風向控制面板、數據顯示面板，控制系統
5.負載部分、蓄電池擴展功能
1、DC24V直流負載五組（感性負載3組，阻性負載2組）
1）感性負載有：24V直流風扇、24V直流電機、24V蜂鳴器
2）阻性負載有：24V交通燈、3W LED燈
2、AC220V交流負載四組（感性負載1組，阻性負載3組）
1）感性負載有：220V直流風扇
2）阻性負載有：220V交通燈、220V 3W LED燈、220V28WLED燈
3、0-30V、0-5A的可調恒壓恒流穩壓電源
4、可調電阻箱技術參數如下：
1）阻值范圍：10歐-99.99K
2）誤差范圍：±1%
3）電流范圍：≤500ma
5、USB接口電壓輸出：可為電子設備提供5V直流穩壓電源
6、電子負載（可選）
6.蓄能系統部分：
1)蓄電池類型：免維護膠體蓄電池
2)蓄電池組容量:24V/10Ah
六、8寸觸摸液晶屏數據采集顯示模塊主要包括
1、可以分別對太陽能電池模塊、控制器模塊、逆變器模塊中的各參數（電流、電壓、溫度、濕度、光照度、風速、風向、風力發電的電量等）進行實時監測并顯示，帶有報警提示功能
2、太陽能控制器（帶報警功能）：輸入電壓、電流、功率的數據顯示及動態曲線顯示
3、輸出電壓、電流、功率的數據顯示及動態曲線顯示
4、單項逆變器：輸出電壓、電流、功率、用電量的數據顯示及動態曲線顯示; 輸出頻率顯示
5、蓄電池：電壓數據顯示及動態曲線顯示
6、環境監測：溫度、濕度、照度顯示
7、溫度計界面顯示、濕度計界面顯示
8、光照強度動態曲線顯示，自動切換量程：225Lx、2250Lx、22500Lx和225KLx（225000Lx）
七、TMC-WS300風光互補發電實訓臺監控軟件
該軟件可在WINDOWS2000以上系統運作，軟件可實時監控，大容量數據存儲，可打印
直流電壓VDC、直流電流A、輸入功率KW
交流電壓VDC、交流電流A、輸出功率KW
日發電量KWh、日運行時數h min、總發電量KWh、
|
|
