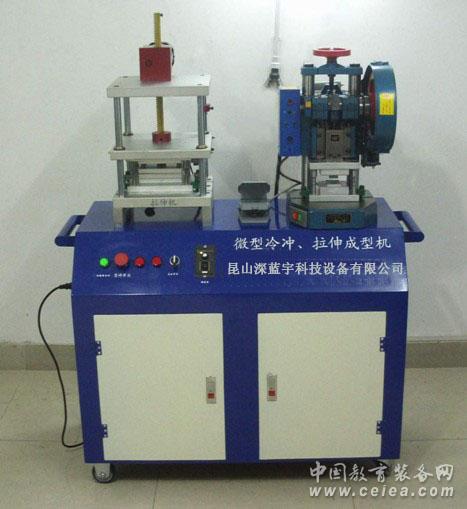

產品詳細介紹本機針對生產用高速冷沖機的特點，結合課堂教學的實際需求，設計了低速沖壓和拉伸的沖壓機，并將高速冷沖機和低速沖壓機進行了組合，形成了既可生產又可沖壓原理教學的微型冷沖、拉伸成型機組，該機具有體積小、可隨意移動，適用于課堂教學的優點。給沖壓模具設計與制造專業進行模具運動、成型分析及教學實驗提供認證。該機操作方便，無噪音無污染；采用220V電壓，可在任何有電場所使用，不受工業用電的限制。同時能夠使用0.2～0.5mm薄鋁片、鐵片與配套的鋁合金拆裝模具、彩色透明模具生產出五金零件，能在試驗中看到模具的運動及成型狀態，從而將理性知識轉變為感性知識。
（一）、主要功能要求：
1 規 格：1100 mm×500 mm×1500mm
2 兩臺設備獨立，分別為高速冷沖機和可調速拉伸機,專機專用。
3 能使用本公司生產的鋁合金拆裝模具及透明模具進行課堂教學、沖壓及拉伸成型演示以及小件生產。
4 使用0.2～0.5mm薄鋁片或鐵片與模具配合能生產出五金零件。
5 擁有機械式自動送料系統,送料速度每分300次以上 ,送料長度5—40cm,調整方便快捷,并配有紅外線感應保護裝置。
6 立柱要采用硬鉻精密導桿，導套要采用自潤滑功能的進口銅質導套。
7 使用電源:220V,50HZ。
8 鋁合金部件采用加硬鋁合金板并經氧化處理，硬度HB90以上，屈服強度245以上。
9 模柄孔直徑：φ16mm。
10 拉伸電機采用直線調速制動電機及微調控制器。
11 可調速拉伸機配有全氣動自動送料系統，送料速度與拉伸機同步，送料長度0-60mm，調整方便快捷，送料精準，動作平穩。
12 配有小型空氣壓縮機，功率1/8HP 出氣容量2.0CFM。采用可移動并且能夠固定的方式。控制采用24V電磁閥，確保安全可靠。立柱采用進口硬鉻精密導桿，導套采用自潤滑功能的碳墨合金導套。沖壓力：不小于0.5T；沖壓行程：60mm；
（二）、主要技術參數：
名 稱 規 格
工作臺尺寸 1100×400㎜
拉深機工作臺尺寸 290×290㎜
拉深機行程 280㎜
工作壓力 350㎏
電機功率 120W
T形模尺寸 12㎜
立柱跨距 250×250㎜
高速沖床行程 60㎜
封閉高度 80㎜
電機功率 0.5kw
沖壓力 0.5T
機器重量 130㎏
固定方式 移動式，可止動腳輪。
（三）、主要部件：
名 稱 規 格
電機 直線調速制動電機
保護裝置 紅外線感應保護裝置
送料裝置 機械式自動送料系統
主機鋁合金部件 T651并氧化處理。
立柱 硬鉻精密導桿，導套采用自潤滑功能銅質導套
|
|
