產品詳細介紹

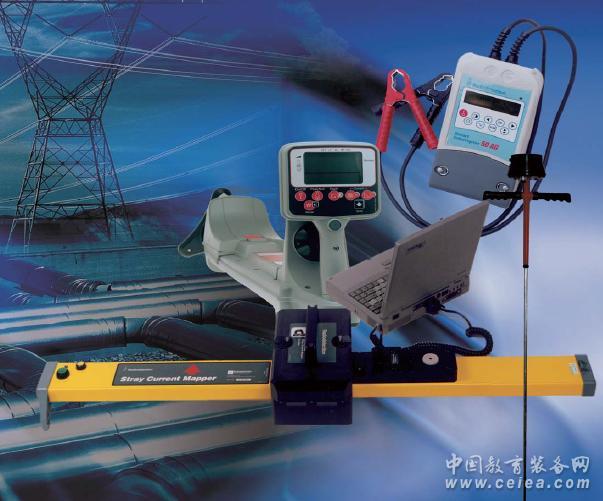

SCM雜散電流檢測儀
SCM雜散電流檢測儀是世界上最先進的管道雜散電流測繪系統的專用設備。與SI智能信號發送器配合， SCM雜散電流檢測儀可對雜散電流進行識別和檢測。適用于預備性測量，工程技術測量，防護效果評定，運行工況監測中雜散電流的測量。
使用SCM雜散電流測試儀可以對換靜態雜散電流進行實時檢測和數據分析。而對動態雜散電流檢測時，可以設置最長達48小時的自動監測和數據存貯。
SCM雜散電流記錄儀可以沿著管道檢測任何雜散電流的大小和方向。SCM雜散電流檢測儀測繪圖展示出管道上的雜散電流進入點和放電點。雜散電流定位儀有了這些信息，就可以在管道上一個或幾個適當的地方消除干擾。當雜散電流檢測儀采取了消除干擾的措施之后，SCM可以用來檢測消除干擾的設計是否成功。SCM雜散電流檢測系統還可以用來測繪管道上的外加的陰極保護電流。
SCM雜散電流評估儀工作原理
雜散電流定位儀智能信號發送器發送獨特的電流信號，用SCM智能感應器測量所選管道中流動的干擾電流，確定干擾電流流入目標管道的流入點、方向、流出點。
SCM雜散電流檢測儀智能感應器
雜散電流定位儀當完成了對目標管線的定位之后，將SCM智能感應器放置在管道的上方，使用隨機提供的連接導線把智能感應器連接到筆記本電腦。打開SCM智能感應器設置軟件，并在軟件運行時啟動智能感應器電源，智能感應器然后就可以檢測管道上的電流。SCM雜散電流記錄儀智能感應器通過雙向的通訊連接實時地將信息發送到筆記本電腦。筆記本電腦應用軟件顯示一個粗體的箭頭指示電流的方向與智能感應器上的紅色箭頭的方向相同還是相反。同時還顯示出電流的大小。埋地管道雜散電流檢測儀通過測量電流的大小和方向，接下來的智能感應器測量用來確定管道上是否有雜散電流，以及雜散電流進入點或放電點的位置。盡管靜態干擾電流通常都是實時檢測的，信息還是可以記錄下來用于事后的分析。
雜散電流方向檢測儀在有些情況下雜散電流定位儀是動態變化的，如：來自電氣化鐵路系統的雜散電流，通常要將雜散電流檢測設備比較長的時間地放置在一個地方。在這些情況下，通過將SmartMedia存儲卡插在檢測過程中使用的每一個智能感應器上記錄數據。一定數量的智能感應器或智能探針以一定的距離間隔和記錄時間間隔放置在目標管線的正上方，通過SCM智能感應器控制軟件，每個智能感應器使用一張8M的SmartMedia存儲卡最多可以存儲36小時的數據，如果需要的話可以使用存儲容量更大的SmartMedia存儲卡。檢測完成之后，記錄的數據可以下載到筆記本電腦并進行分析以展現出管道被監測部分的動態雜散電流的分布情況。在進行動態測量的過程中不需要使用智能信號發送器。
智能信號發送器（SI）
雜散電流定位儀智能信號發送器（SI）能夠進行編程，控制CP（陰極保護）電流的通斷。在對具有陰極保護裝置的管道進行日常維護，以及對防腐層狀況進行評估時是不可缺少的輔助設備。SI不僅可作為通用中斷器，配合SCM對雜散電流進行識別和檢測，還可以向管道發送定位信號。
SCM 雜散電流檢測系統性能特點
全防水設計；
可抵抗1米高處掉于水泥地面的沖擊；
定位管道上的電流侵入點；
定位管道上的放電點。
快速評估雜散電流緩解措施的效果（確定消除干擾是否成功）。
對于具有多個工作電流源的管道系統，檢測來自單個電流源的電流在管道上的分布。
檢測來自一個或多個電流源的陰極保護電流在管道上的分布。
使用真實的陰極保護（CP）電流進行管道系統的衰減調查。
進行管道對地電位測量。
可在沿管道方向的任意地方對雜散電流進行監測
可以檢測雜散電流的來源，大小和方向。
頻率響應范圍0.1Hz-80Hz。
無需與管道連接，可以測量管道上任意點的雜散電流。
|
|
