經濟型三維電子羅盤FNN-3400

產品型號：FNN-3400
產品代碼：
產品價格：
折扣率： 0
最后更新：2013-05-17
關注度：5504
生產企業：陜西航天長城科技有限公司

在線詢價留言

與企業聯系時請告知該信息來自教育裝備網！

分享到：

特性

條件

最小

典型

最大

單位

供電電壓

直流

5

12

V

工作電流

供電電壓12V

13

15

18

mA

穩定時間

測量溫度25℃

5

sec

傾角

測量范圍

±60

o

精度

測量溫度25℃、測量范圍±15°

±0.2

±0.3

o

測量溫度25℃、測量范圍±30°

±0.3

±0.4

o

測量溫度25℃、測量范圍±45°

±0.4

±0.5

o

測量溫度25℃、測量范圍±60°

±0.5

±0.8

o

分辨率

測量溫度25℃

±0.05

o

線性

測量溫度25℃、測量范圍±60°

0.8

1.3

%

重復性

測量溫度25℃

±0.2

o

穩定性

測量溫度25℃、時間間隔24小時

±0.3

o

熱零點漂移

溫度范圍：-20℃—70℃

±0.02

±0.05

o/℃

交叉軸靈敏度誤差

測量溫度25℃

±2

±4

%

方位

磁場范圍

周圍磁場環境

-2

2

Gauss

精度

測量溫度25℃、用戶軟磁標定后、傾斜角度小于5°

±1

±1.5

o

測量溫度25℃、用戶軟磁標定后、傾斜角度小于30°

±2.5

±3.5

o

分辨率

測量溫度25℃

±0.2

o

線性

測量溫度25℃

±0.7

±1

%

重復性

測量溫度25℃

±0.4

o

穩定性

測量溫度25℃、時間間隔24小時

±0.8

o

熱零點漂移

溫度范圍：-20℃—70℃

±0.04

±0.08

°/℃

最大干擾磁場*1

20

Gauss

數據更新率

輸出方式為連續輸出

2

10

20

Hz

波特率

RS232、RS485

9600

Baud

通信參數

RS232、RS485

9600，n，8，1

存儲溫度

周圍環境溫度

-30

80

℃

工作溫度

周圍環境溫度

-20

70

℃

防護等級

封裝（AHDH）

IP40

g

重量

封裝（AHDH）

55

60

65

g

無封裝（PCB35

6

8

10

g

尺寸

封裝（AHDH）

長：59寬：31高：22

mm

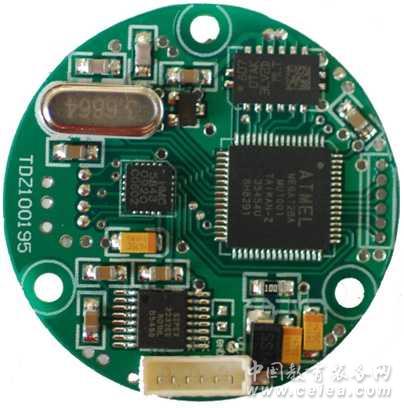

無封裝（PCB35）

直徑：35高：9

mm

產品詳細介紹

三維電子羅盤FNN-3400

三維電子羅盤FNN-3400簡介：

中精度FNN-3400電子羅盤內置三軸磁場傳感器和三軸傾角傳感器。輸出的方位是羅盤指北軸線在水平面的投影和地磁北線在地面投影的夾角，由于具有三軸加速度補償，在平放、側立、倒置的姿態下均可測量磁北方位，可廣泛應用于手機基站天線檢測、玩具、教學演示設備、低成本衛星通訊設備、物聯網檢測需要。

FNN-3400電子羅盤可對干擾磁場進行硬磁或者軟磁補償，同時具有方位零點修正功能。產品具有封裝和無封裝兩種類型，工作溫度范圍是：-20℃到+70℃。

FNN-3400電子羅盤性能參數：

傳感器性能參數如下表
